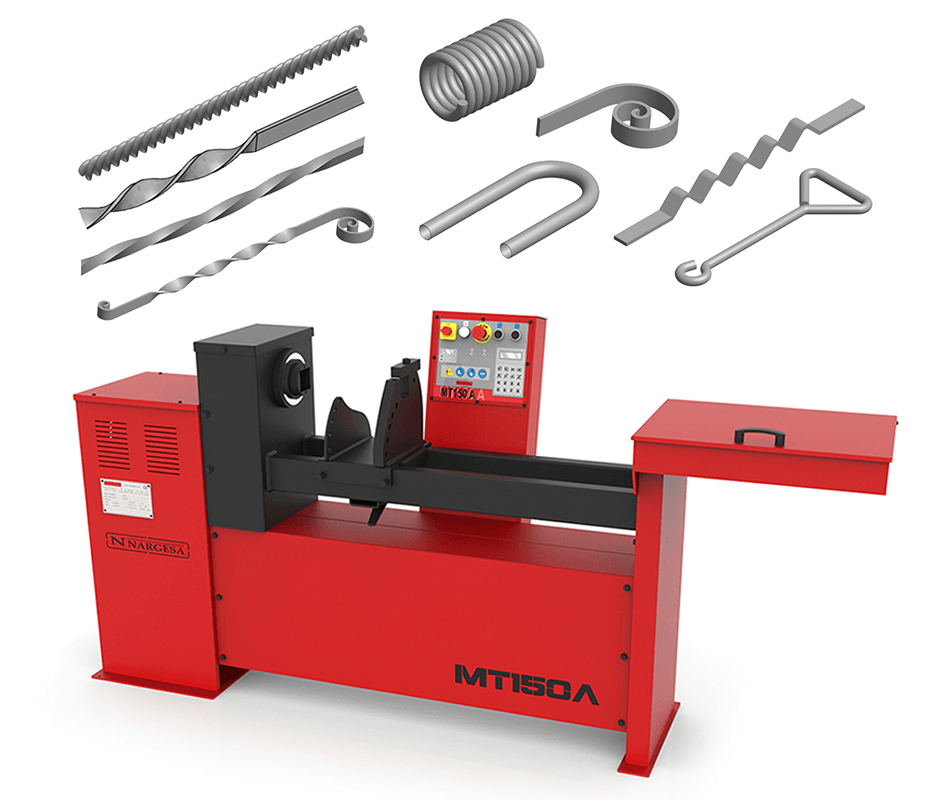

Skręcarka MT-150A
CHARAKTERYSTYKA
Film demonstracyjny skręcarki automatycznej MT150A
wyposażenie
Skręcanie prętów
Maszyna wyposażona jest standardowo w matryce hartowane do skręcania prętów kwadratowych i płaskowników.
Pręty kwadratowe: 12, 14, 16, 18 i 20 mm
Płaskownik: maksymalnie 35 x 10 mm
12 sztuk w komplecie
Elementy skrętne „C” i „S”
Matryca hartowana do wykonywania elementów o średnicy maksymalnej 80 mm
Elementy skrętne „C” i „S”
Matryca hartowana do wykonywania elementów o średnicy maksymalnej 100 mm
Elementy skrętne „C” i „S”
Matryca hartowana do wykonywania elementów o średnicy maksymalnej 120 mm
Elementy skrętne „C” i „S”
Matryca hartowana do wykonywania elementów o średnicy maksymalnej 220 mm
Pierścienie i koła
Matryca do wykonywania pierścieni i kół o stałej średnicy.
Masymalnie pręt kwadratowy lub okrągły: 16 mm
Przeplatanie prętów
Matryca hartowana do przeplatania prętów w warkocz.
Materiał: 3 x Ø 8 mm
Gięcie i zaginanie
Matryca hartowana jednolita do wykonywania różnych gięć prętów i płaskowników.
Maksymalny płaskownik: 40 x 10 mm
Maksymalny pręt okrągły i kwadratowy: 16 mm
wyposażenie opcjonalne
Tralki
Matryca do wykonywania tralek giętych o różnych kształtach.
Średnica matrycy: 225 mm
Maksymalny pręt kawdratowy lub okrągły: 16 mm
Przyrząd do szyszek
Oprzyrządowanie do wykonywania tzw. szyszek.
Maksymalny pręt kwadratowy lub okrągły: 4 x 8 mm
Wykrawanie naroży w blachach
Przyrząd do wykrawania rogów z regulowaną odległością wycięcia
Maksymalne możliwe wycięcie 100 x 100 x 3
Gięcie płaskownika
Matryca hartowana do gięcia płaskowników.
Maksymalny płaskownik: 40 x 10 mm
parametry techniczne
Skręcarka do elementów kutych
| Model | MT150A | |
|---|---|---|
| Moc silnika [kW/KM] | 0,37/0,5 | |
| Zasilanie 3-fazowe [V] | 220/380 | |
| Ilość pamięci programowalnych | 8 | |
| Maksymalna długość ciągłego skręcenia [mm] | 960 | |
| Prędkość obrotowa głowicy narzędziowej [obr/min] | 4 | |
| Wymiary (dł x szer x wys) [mm] | 2260 x 630 x 1075 | |
| Waga [kg] | 260 | |
Wydajność skręcania i zaginania
| Model | MT150A | |
|---|---|---|
| Skręcanie | ||
| Pręty kwadratowe [mm] | 20 | |
| Płaskownik [mm] | 35 x 10 | |
| Zaginanie | ||
| Pręty kwadratowe [mm] | 16 | |
| Płaskownik [mm] | 40 x 10 | |
| Pręt okrągły [mm] | 16 | |
