Prasa hydrauliczna uniwersalna MX340 CNC
CHARAKTERYSTYKA
Nowe sterowanie CNC prasy MX340 (opis poniżej)
Film demonstracyjny prasy MX340
Prasa hydrauliczna MX340 CNC produkcji hiszpańskiej firmy NARGESA jest uniwersalnym urządzeniem przeznaczonym do każdego przedsiębiorstwa zajmującego się obróbką stali.
Nacisk 40 ton pozwala na wykonywanie wielu zadań, takich jak wykrawanie otworów, cięcie kształtowników, zaginanie, przetłaczanie i wielu innych za pomocą licznego oprzyrządowania produkowanego seryjnie przez producenta.
Budowa stołu oraz możliwość regulacji skoku tłoka pozwala na elastyczne dostosowanie osprzętu do indywidualnych potrzeb. Solidne wykonanie korpusu zapewnia sztywność konstrukcji maszyny przy zachowaniu niewielkich gabarytów. Czyni to prasę MX340 urządzeniem idealnym zarówno dla niedużego warsztatu, jak dla większych zakładów do celów produkcji seryjnej.
Prasa MX340 została zaprojektowana z myślą o poprawie wydajności w miejscu pracy. Wyposażona jest w zintegrowane oświetlenie LED, które zapewnia optymalną widoczność obszaru roboczego, zwiększając bezpieczeństwo operatora. Ponadto posiada regał do uporządkowanego przechowywania stempli i matryc, ułatwiający dostęp do oprzyrządowania i skracający czas przygotowania bez zakłócania przebiegu produkcji. Wszystko to wspierane jest przez intuicyjny panel sterowania CNC, który upraszcza ustawienie cyklu roboczego oraz znacząco poprawia automatyzację procesu.

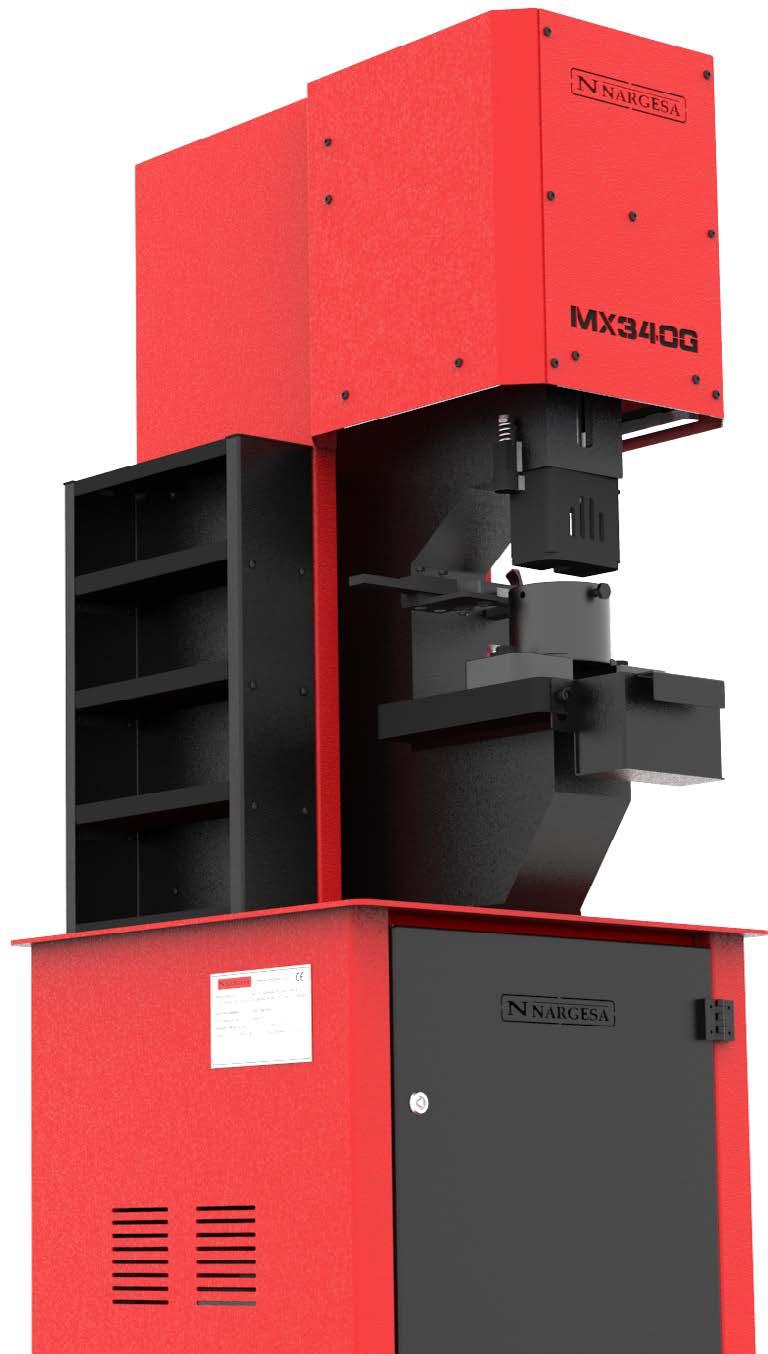

Wyposażenie prasy MX340 CNC
Wymiary stanowiska roboczego
Ekran sterwnika ESA 820 CNC
Obliczanie siły wykrawania
Optymalizacja skoku tłoka
Kontrola kąta gięcia
wyposażenie
Wykrawanie otworów
Oprzyrządowanie standardowe do wykrawania otworów. Prasa MX340 dostarczana standardowo z oprzyrządowaniem do wykrawania otworów ( podstawa i mocowanie do tłoka) do wykrawania otworów.
wyposażenie opcjonalne
Cięcie płaskowników
Przyrząd dedykowany do cięcia płaskownika.
Maksymalne cięcie płaskownika: 100 x 10 mm
Cięcie kątownika
Przyrząd do cięcia kątownika o maksymalnych wymiarach:
Maksymalny kątownik 90˚: 80 x 80 x5
Maksymalny kątownik 45˚: 50 x 50 x 5
Wykrawanie naroży w blachach
Przyrząd do wykrawania rogów z regulowaną odległością wycięcia
Maksymalne możliwe wycięcie 100 x 100 x 3
Wykrawanie otworów w kątownikach
Wykrawanie otworów w kątownikach od 25 mm do 60 mm. Do większych
rozmiarów można stosować oprzyrządowanie standardowe do otworów.
Kątownik 30×5 max. otwór Ø 13 mm
Kątownik 35×5 max. otwór Ø 16 mm
Kątownik 40×5 max. otwór Ø 21 mm
Gięcie blach i płaskowników
Przyrząd przeznaczony do krawędziowego gięcia materiału o szerokości 100 i 170 mm
Maksymalna grubość gięcia 12 mm dla stali niskowęglowej
Ciecie prętów
Przyrząd przeznaczony do cięcia prętów okrągłych
Maksymalna średnica ciętego pręta: 30 mm
Wykrawanie kratek wentylacyjnych
Narzędzie do wykrawania kratek wentylacyjnych 100 x 20, grubość blachy 2 mm stal czarna.
Inne wymiary na zapytanie.
Wycinanie grotów z rur
Przyrząd do wykonywania grotów z rur. Spłaszczanie i wycinanie.
Maksymalny wymiar rury 30 x 2 mm
Możliwe jest wykonanie indywidualnych kształtów pod zamówienie.
Przyrząd do wykrawania grotów i innych kształtów
Przyrząd do wykrawania grotów z blachy.
Maksymalna grubość blachy 3 mm
Przyrząd do wykrawania – prostujący
Przyrząd zapobiegający wyginaniu się materiału podczas wykrawania.
W szczególności przeznaczony do wykrawania długich elementach.
Wykrojniki do wykrawania w rurach
Wykrojniki do wykrawania w końcówkach rur, przeznaczonych do łączenia rur na przenikanie
Maksymalna rura Fi 60 mm
Wykrojniki do cięcia, zaokrąglania, i wykrawania otworów
Narzędzia dedykowane do przecinania, zaokrąglania i wykrawania otworów wszystko w jednym cyklu.
Wykrojniki do zaokrąglania rogów blach i płaskowników
Różne promienie, grubość blachy zależna od wykrawanego promienia.
Oprzyrządowanie do wykonywania obejm
Oprzyrządowanie do wykonywania różnego rodzaju obejm do maksymalnych rur i profili do 60 mm średnicy
Oprzyrządowanie do wykrawania, perforowania i okrawania rur, profili i kształtowników
Oprzyrządowanie przeznaczone do wykrawania otworów o różnych kształtach (prostokątnych, owalnych, kwadratowych, sześciokątnych i okrągłych) oraz do okrawania różnych kształtów końcówek rur i profili
parametry techniczne
| Model | MX340 | |
|---|---|---|
| Moc silnika | 2,2 kW | |
| Zasilanie 3-fazowe | 400/230 V | |
| Nacisk | 40 ton/400 kN | |
| Prędkość opuszczania tłoka | 7 mm/s | |
| Prędkość podnoszenia tłoka | 9 mm/s | |
| Skok tłoka | 100 mm | |
| Prześwit tłok/stół | 220 mm | |
| Wymiary podstawy stołu | 245 x 265 mm | |
| Wymiary | 700 x 800 x 1800 mm | |
| Waga | 638 kg | |
