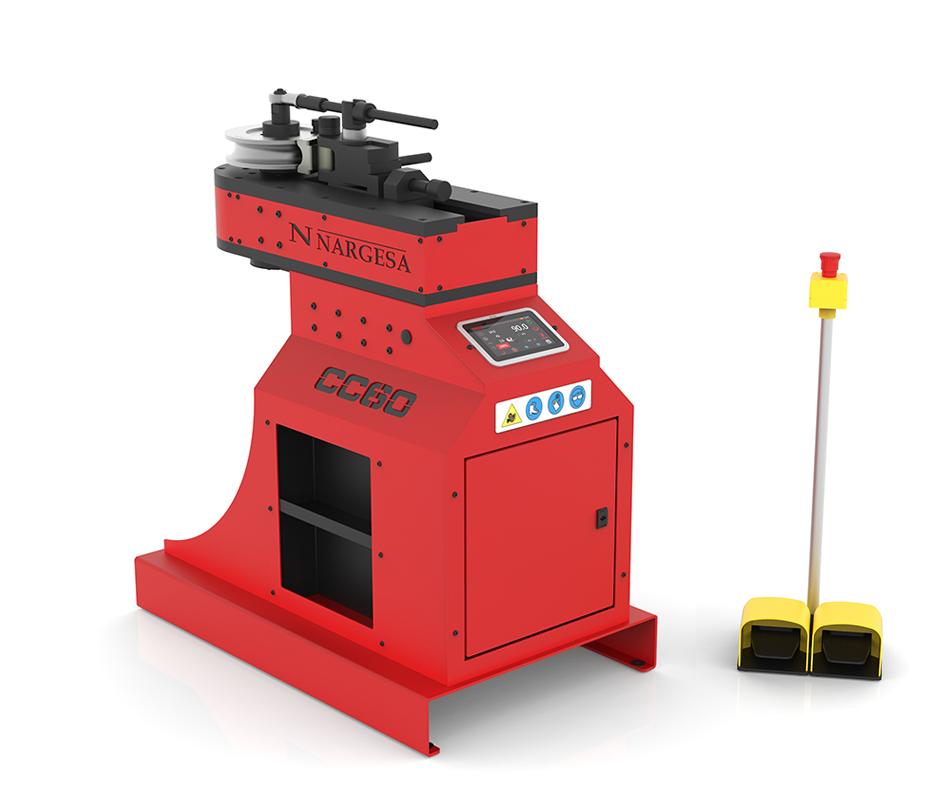

Giętarka beztrzpieniowa NARGESA CC-60 CNC
»
»
CHARAKTERYSTYKA
- Nowa giętarka beztrzpieniowa CC-60 CNC jest przeznaczona do gięcia rur o średnicy 60,3 lub 2”
- Wykonuje gięcia do 180°
- Maksymalny promień gięcia 320 mm
- Zagina rury, profile kwadratowe, prostokątne, owalne o najwyższej jakości wykończenia, z najwyższą prędkością i o mniejszej grubości ścianek jak inne maszyny w swojej kategorii.
- Przeznaczona do gięcia stali czarnej, INOX, aluminium i miedzi.
Maksymalne gięcie rur stal S275: 60,3mm lub 2” - Maksymalne gięcie rur aluminiowych: 60,3x8mm
- Maksymalne gięcie stali nierdzewnej 304/316: 60,3x3mm
- Maksymalne gięcie profili kwadratowych 40x40x4mm
- Płynna regulowana prędkość gięcia od 0,7 do 4,5 obr./min.
- Powtarzalność gięcia +/- 0,1 stopnia w zależności od plastyczności materiału
- Wyposażona standardowo w ramie podporowe dla rur powyżej 40 mm.
- Możliwość gięcia w prawo i w lewo.
Minimalne R = 3 x D
-
Sterownik numeryczny CNC – ESA S625 ( technologia 4.0 ) z ekranem dotykowym 7”
- Pamięć 10.000 Programów
- Programowanie do 50 kątów gięcia dla każdego detalu
- Programowanie w milimetrach lub calach
- Biblioteka matryc do gięcia z możliwością wprowadzenia nowych
- Biblioteka różnych kształtów profili i rur z możliwością wprowadzenia nowych
- Płynna regulacja prędkości obrotowej
- Tryb pracy manualny lub automatyczny
- Licznik detali i wykonanych gięć w każdym detalu
- Automatyczna korekta plastyczności różnych gatunków materiału
- Korekta kąta gięcia końcowego programowalna niezależnie
- Alarmy, powiadomienia i diagnostyka maszyny
- Możliwość podłączenia zdalnego przez serwis techniczny maszyny
- 20 różnych języków do wyboru
Wycięcie pod głowicą obrotową giętarki CC-60 pozwala na wyginania kształtów bardziej złożonych 3D
Giętarka standardowo wyposażona w ramię wzmacniające do gięcia rur o średnicy od FI 40mm
Giętarka CC-60 zapewnia wysoką jakość wykonanego gięcia oraz możliwość zmniejszenia grubości ścianki rury w porównaniu do innych rozwiązań tego rodzaju.
Docisk rury przesuwa się w prawo lub w lewo w zależności od kierunku gięcia, ułatwiając wyjecie detalu bez ponownego ustawiania docisku
Solidna konstrukcja giętarki jak i solidność mechanizmu przekładni gwarantuje długa żywotność pracy maszyny, która może pracować 24 godziny na dobę bezustannie. Solidne wykonanie i waga maszyny przewyższa nawet dwukrotnie maszyny konkurencyjne.
Przeciw-forma docisku wykonana z brązu aluminiowego aby uniknąć śladów na materiale podczas gięcia
wyposażenie opcjonalne
Zestaw form do gięcia rur w zakresie od 15 mm do 50 mm oraz dla rury 60 mm z grubością ścianki poniżej 3,0 mm
Zestaw z rolkami do gięcia rury 60 mm ze ścianką o grubości 3,0-4,0 mm
Suport do mocowania rolek zestawu do gięcia średnicy (ISO 3″) 88,9 mm
PRZYKŁADY GIĘĆ
parametry techniczne
| Model | CC-60 CNC |
|---|---|
| Rura max stal S275 | 60,3×4 mm |
| Profil kwadratowy max. | 40x40x4 mm |
| Maks. promień gięcia | 320 mm |
| Maks. kąt gięcia | 180st. |
| Maks. prędkość pracy | regulowana od 0,7 do 4,5 obr/min. |
| Ilość programów | 10 000 |
| Cykli na program | 50 |
| Docisk | manualny |
| Moc silnika | 1,1 KW / 1,5 KM |
| Zasilanie | Trójfazowe |
| Wymiary | 600 x 1000 x 1134 |
| Waga | 360 kg |
| Sterownik | Sterowanie CNC – ESA S625 |
