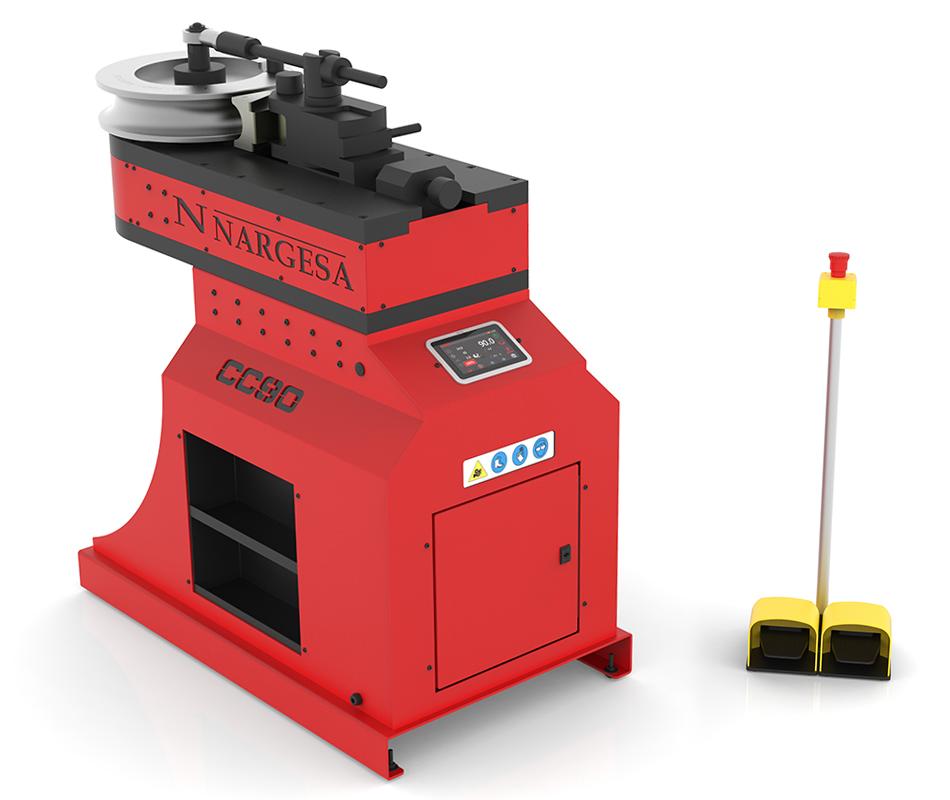

Giętarka beztrzpieniowa NARGESA CC-90 CNC
»
»
CHARAKTERYSTYKA
- Nowa giętarka beztrzpieniowa CC-60 CNC jest przeznaczona do gięcia rur o średnicy 88,9 lub 3”
- Wykonuje gięcia do 180°
- Maksymalny promień gięcia 346 mm
- Zagina rury, profile kwadratowe, prostokątne, owalne o najwyższej jakości wykończenia, z najwyższą prędkością i o mniejszej grubości ścianek jak inne maszyny w swojej kategorii.
- Przeznaczona do gięcia stali czarnej, INOX, aluminium i miedzi.
Maksymalne gięcie rur stal S275: 88,9mm lub 3” - Maksymalne gięcie rur aluminiowych: 88,9x10mm
- Maksymalne gięcie stali nierdzewnej 304/316: 88,9x4mm
- Maksymalne gięcie profili kwadratowych 60x60x4mm
- Płynna regulowana prędkość gięcia od 1,5 do 5,4 obr./min.
- Powtarzalność gięcia +/- 0,1 stopnia w zależności od plastyczności materiału
- Wyposażona standardowo w ramie wzmacniające
- Możliwość gięcia w prawo i w lewo.
-
Sterownik numeryczny CNC – ESA S625 ( technologia 4.0 ) z ekranem dotykowym 7”
- Pamięć 10.000 Programów
- Programowanie do 50 kątów gięcia dla każdego detalu
- Programowanie w milimetrach lub calach
- Biblioteka matryc do gięcia z możliwością wprowadzenia nowych
- Biblioteka różnych kształtów profili i rur z możliwością wprowadzenia nowych
- Płynna regulacja prędkości obrotowej
- Tryb pracy manualny lub automatyczny
- Licznik detali i wykonanych gięć w każdym detalu
- Automatyczna korekta plastyczności różnych gatunków materiału
- Korekta kąta gięcia końcowego programowalna niezależnie
- Alarmy, powiadomienia i diagnostyka maszyny
- Możliwość podłączenia zdalnego przez serwis techniczny maszyny
- 20 różnych języków do wyboru
Wycięcie pod głowicą obrotową giętarki CC-90 pozwala na wyginania kształtów bardziej złożonych 3D
Giętarka standardowo wyposażona w ramię wzmacniające do gięcia rur o większej wytrzymałości, sterownik CNC powiadamia kiedy powinniśmy zamontować ramię wzmacniające
Giętarka CC-90 zapewnia wysoką jakość wykonanego gięcia oraz możliwość zmniejszenia grubości ścianki rury w porównaniu do innych rozwiązań tego rodzaju.
Docisk rury przesuwa się w prawo lub w lewo w zależności od kierunku gięcia, ułatwiając wyjecie detalu bez ponownego ustawiania docisku
Solidna konstrukcja giętarki jak i solidność mechanizmu przekładni gwarantuje długa żywotność pracy maszyny, która może pracować 24 godziny na dobę bezustannie. Solidne wykonanie i waga maszyny przewyższa nawet dwukrotnie maszyny konkurencyjne.
Przeciw-forma docisku wykonana z brązu aluminiowego aby uniknąć śladów na materiale podczas gięcia
wyposażenie opcjonalne
Zestaw form do gięcia rur w zakresie od (ISO 3/8″) 15 mm do (ISO 2 1/2″) 80 mm
Zestaw do gięcia z rolkami dociskowymi dla rur o średnicy (ISO 3″) 88,9 mm
Suport do mocowania rolek zestawu do gięcia średnicy (ISO 3″) 88,9 mm
PRZYKŁADY GIĘĆ
parametry techniczne
| Model | CC-90 CNC |
|---|---|
| Rura max stal S275 | 88,9×6 mm |
| Profil kwadratowy max. | 60x60x4 mm |
| Maks. promień gięcia | 346 mm |
| Maks. kąt gięcia | 180st. |
| Maks. prędkość pracy | regulowana od 1,5 do 5,4 obr/min. |
| Ilość programów | 10 000 |
| Cykli na program | 50 |
| Docisk | manualny |
| Moc silnika | 4 KW / 5,5 KM |
| Zasilanie | Trójfazowe |
| Wymiary | 700 x 1200 x 1324 |
| Waga | 900 kg |
| Sterownik | Sterowanie CNC – ESA S625 |
