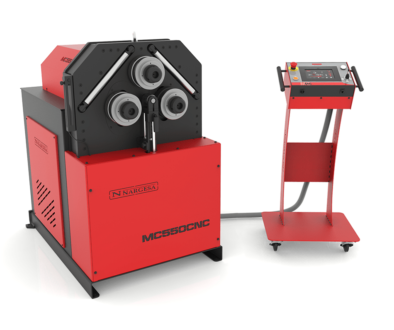

Giętarka hydrauliczna do rur MC-650
CHARAKTERYSTYKA
Giętarka rolkowa do rur i profili MC650 NARGESA
Film instruktażowy w j. polskim z obsługi giętarki MC650 NARGESA
Nowoczesne sterowanie ESA S625 z 7" ekranem dotykowym
Giętarka MC650 posiada panel dotykowy w wymiarze przekątnej 7″ do kontroli działania maszyny. Sterownik kontroluje większość funkcji maszyny w szczególności pozycje rolek i prędkość obrotową osi.
Kontroler ESA S625 pozwala na zapamiętywanie programów z wieloma gięciami. Wytwarzanie elementów w serii staje się dzięki temu o wiele prostsze i szybsze.
Sterownik znacząco ułatwia obsługę maszyny, a co za tym idzie nie jest konieczne tak duże doświadczenia operatora jak to ma miejsce w przypadku tradycyjnie sterowanych giętarek.
Sterownik ESA S625
Wizualizacja układu rolek na osi
Przed rozpoczęciem gięcia na ekranie demonstrowany jest potrzebny układ rolek na każdej z osi w celu wykonania gięcia dla wybranego kształtownika.
Biblioteka przekrojów do gięcia
Giętarka MC650 posiada bibliotekę wszystkich kształtowników, które może obsługiwać. Wymiary i grubość ścianek należy sprecyzować razem z informacją o gatunku materiału.
Lista zaprogramowanych gięć
W celu jeszcze dalszego usprawnienia pracy na giętarce MC650 w sterowniku umieszczono w bibliotece przykłady gięć o danym promieniu dla konkretnych kształtowników z już zaprogramowanymi pozycjami rolek. Po wczytaniu parametrów gięcia można je modyfikować dla swoich potrzeb i w celu ewentualnej korekty parametrów.
Prędkość obrotowa osi - programowalna
Prędkość obrotowa rolek może być regulowana za pomocą intuicyjnego interfejsu w sterowniku. W przypadku mniejszych profili większa prędkość przyspiesza produkcję, w przypadku większych przekrojów mniejsza prędkość ma wpływ na jakość gięcia. Prędkość może być zaprogramowana dla wszystkich gięć lub tylko dla niektórych gięć w programie całego giętego elementu.
Charakterystyka i parametry
Walce standardowe
W cenie giętarki dostarczane jest 9 rolek (po 3 szt. na każdą oś).
Za pomocą walców standardowych można walcować kształtowniki do wymiarów 70 mm tj. kątownik, ceownik, teownik, płaskownik.
- Zaprojektowana do seryjnej produkcji, dzięki zastosowaniu elektronicznego sterowania z prostym w obsłudze ekranem dotykowym. W pamięci sterownika możliwe jest zapisywanie pozycji rolek, co ma bezdyskusyjny wpływ na wzrost wydajności i powtarzalności przy wykonywaniu produkcji seryjnej
- Możliwość gięcia rury do średnicy 4” cali lub 101,6 mm
- Napęd rozłożony na wszystkie 3 osie pozwala walcować rury oraz inne profile rolkami o gładkich powierzchniach bez pozostawiania śladów na powierzchni obrabianego materiału
- Niezawodne przenoszenie napędu za pomocą przekładni z hartowanych indukcyjnie kół zębatych
- Hartowane i obrabiane osie
- Hydrauliczny napęd do regulacji pozycji dolnych osi
- Średnica dolnych osi: 65 mm
- Średnica górnej osi: 80 mm
- Długość robocza osi: 130 mm.
- Zewnętrzna średnica rolek: 202 mm
- Niezależna regulacja dolnymi rolkami, która pozwala na uzyskanie mniejszych promieni gięcia oraz pozwala na mniejszą stratę materiału, jeżeli chodzi o konieczny odcinek początkowy gięcia, niż ma to miejsce w przypadku giętarek z centralną górną osią regulowaną
- Pozycja dolnych osi kontrolowana elektronicznie
- Panel dotykowy sterownika ESA S625
- Silnik elektryczny napędu o mocy 3 kW / 4 KM
- Silnik agregatu hydraulicznego: 0.75 kW / 1 KM
- Napięcie trójfazowe 230/400 V
- Regulowana prędkość obrotowa osi: od 3 to 7 obr/min
- Waga: 1290 kg
Praca w poziomie lub pionie
Solidność wykonania
Technologia Przemysł 4.0.
Regulacja niezależna pozycji dolnych rolek kontrolowana elektronicznie
Napęd na trzy osie
Boczne rolki prowadzące
Tryb ECO (EcoMode) oszczędzający energię
PARAMETRY TECHNICZNE GIĘTARKI MC650
Model |
MC650 |
|
|---|---|---|
Moc silnika napędu / agregatu hydraulicznego |
3,0 kW / 0,75 kW |
|
Zasilanie 3-fazowe lub 1-fazowe |
400/230 V |
|
Maksymalny wymiar materiału |
100 mm |
|
Liczba napędzanych osi |
3 |
|
Szybkość obrotowa osi |
7 obr/min |
|
Średnica rolek (walców) |
202 mm |
|
Długość użytkowa osi |
130 mm |
|
Liczba osi regulowanych |
2 dolne hydrauliczne |
|
Kontrola promienia gięcia |
sterownik PLC ESA S625 |
|
Wymiary |
1310 x 990 x 1300 mm |
|
Waga |
1290 |
|
Walce do rur
| Średnice giętych rur | Średnica rur [mm] | |
|---|---|---|
| Dla rur stalowych Walce stalowe utwardzane |
(20+30)* (20+30) (20+35) 40-50 60 – 70 – 80 – 90 – 100 |
26,9 33,7 42,4 48,3 60,3 76,1 – 88,9 – 101,6 |
| Dla rur nierdzewnych Walce teflonowe |
(25+30)*-(20+35) 33 – 40 – 43 – 50 – 50,8 – 60- 80 – 90 – 100 |
|
| W powyższej tabeli zawarto wymiary walców o krótkim terminie dostępności. Inne wymiary dostępne są na zapytanie.* Jeżeli średnice rur są małe to istnieje możliwość umieszczenia na jednym komplecie walców dwóch średnic, np. (25+30) lub (21,3+26,9) itd. | ||
WALCE HARTOWANE DO RUR (OPCJONALNE)
Wydajność gięcia MC650
Tabela demonstruje przykładowe możliwości gięcia.
| wymiary | Rmin | Uwagi | |||||
|---|---|---|---|---|---|---|---|
 |
100 x 20 80 x 20 |
1250 450 |
walce standardowe | ||||
 |
120 x 20 80 x 20 |
250 200 |
walce standardowe | ||||
 |
45 x 45 25 x 25 |
300 200 |
walce standardowe | ||||
 |
70 x 70 x 4 40 x 40 x 3 |
750 350 |
walce standardowe | ||||
 |
80* 70 40 |
500 400 150 |
walce standardowe* | ||||
 |
80* 60 40 |
500 400 150 |
walce standardowe* | ||||
 |
120 80 |
600 350 |
walce standardowe | ||||
 |
120 80 |
700 400 |
walce standardowe | ||||
 |
70 40 |
600 250 |
walce standardowe | ||||
 |
50 25 |
300 175 |
walce standardowe (tylko pręt – nie rury) | ||||
 |
101,6 x 3 | 500 | walce specjalne*** | ||||
|
88,9 x 4 | 700 | walce specjalne*** | ||||
| * dla wymiarów powyżej 60 mm konieczne są walce specjalne *** walce do rur opcjonalne |
|||||||
| Parametry gięcia zależą od właściwości plastycznych i twardości wyginanych materiałów. | |||||||
