Prasa hydrauliczna bramowa Seria PHA

CHARAKTERYSTYKA

Konstrukcja

Prasy hydrauliczne bramowe z serii PHA, są wykonane na podstawie zwartej konstrukcji zamkniętej z bocznymi prowadnicami stołu górnego

Siła nacisku

Prasy hydrauliczne bramowe produkowane indywidualnie o sile nacisku od 30 do 1000 ton

Prześwit pionowy i skok tłoka

Zarówno prześwit pionowy pomiędzy stołami prasy jak i skok stołu jest dostosowywany do potrzeb indywidualnych klienta

Stoły prasy

Stoły prasy, górny i dolny o tej samej powierzchni użytkowej mogą być wykonane o różnych wymiarach nawet do 4000 mm długości, zależnie od potrzeb klienta.

Mocowanie narzędzi

Tłok wykończony gwintem pozwala na prosty i szybki montaż jakichkolwiek wykrojników i narzędzi za pomocą nakrętek hakowych.

Skok stołu

Skok stołu górnego prasy hydraulicznej PHA może być regulowany za pomocą wyłączników krańcowych lub poprzez sterowanie elektroniczne za pomocą panelu operatorskiego.

Prędkości pracy

Prasy hydrauliczne wyposażone w agregaty hydrauliczne z różnymi wydajnościami pomp hydraulicznych odpowiedzialnymi za prędkości dobiegowe i prędkości pracy.

Regulacja ciśnienia i nacisku

Regulacja ciśnienia która jest odpowiedzialna za siłę nacisku, może być regulowana manualnie za pomocą regulacji ciśnienia lub automatycznie.

Bezpieczeństwo

Prasy hydrauliczne z serii PHA mogą być wyposażona w dodatkowe zabezpieczenia stanowiska pracy takie jak: kurtyny świetlne, osłony stałe, otwierane, lub suwane.

Sterowanie

Różnorodność opcji sterowania: pedał nożny, sterowanie na dwie ręce, sterowanie NC oraz pełne CNC

Uruchomienie

Prasy hydrauliczne z serii PHA są dostarczane do klienta gotowe do użytkowania, zalane olejem hydraulicznym z kompletną dokumentacja techniczną w języku Polskim

Certyfikaty

Każda prasa hydrauliczna bramowa spełnia aktualne normy bezpieczeństwa dotyczące budowy i użytkowania pras hydraulicznych na terenie UE

STÓŁ DOLNY Z OSADZENIEM KOLUMN PROWADZĄCYCH

PROWADZENIE STOŁU GÓRNEGO W PRASACH PHA

Opcje

WSZYSTKIE PRASY HYDRAULICZNE Z SERII PCM, MOGĄ BYĆ WYKONANE INDYWIDUALNIE WEDŁUG WYTYCZNYCH KLIENTA:

Siła nacisku od 50 do 350 Ton
Stoły o gabarytach wymaganych przez klienta
Zwiększony skok tłoka
Możliwość zwiększenia prześwitu pionowego pomiędzy siłownikiem a stołem dolnym prasy
Chłodzenie układu hydraulicznego
Sterowanie CNC, wszystkimi parametrami prasy
Osłony foto-optyczne
Możliwość zastosowania wyrzutnika lub poduszki hydraulicznej

Opcjonalne sterowanie wszystkimi parametrami prasy za pomocą sterowników Siemens:
Siła nacisku, skok tłoka, prędkości ( w przypadku agregatów z zmiennym przepływem) Zliczanie cykli, możliwość zaprogramowania odrębnych programów dla każdego cyklu lub procesu z dokładnymi wytycznymi.

Ekrany dotykowe SIMANTEC

Modułowe sterowniki do kontroli parametrów prasy

INNE PRZYKŁADOWE REALIZACJE PRAS pha

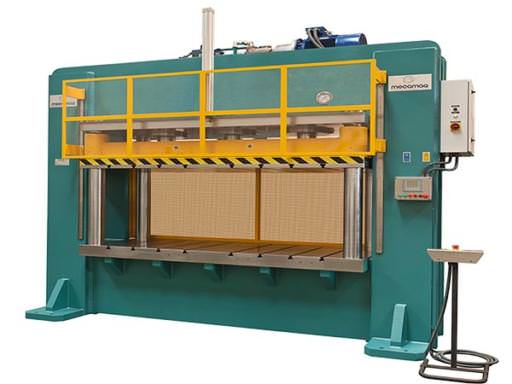

Prasa hydrauliczna bramowa PHA-400

Prasa hydrauliczna o nacisku 400 ton.
Powierzchnia użytkowa stołu 4000 x 2000 mm
Skok 250 mm

Prasa hydrauliczna bramowa PHA-300 C

Prasa hydrauliczna o nacisku 300 ton.
Wyrzutnik o sile 120 ton
Skok 900 mm

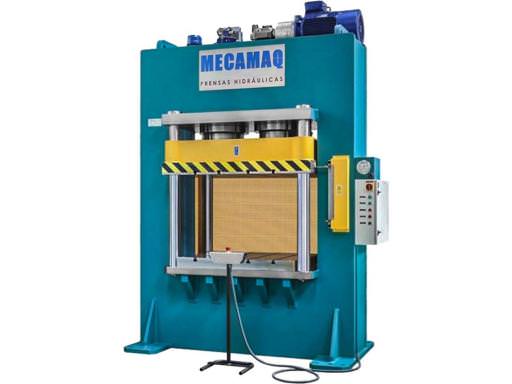

Prasa hydrauliczna bramowa PHA-500

Prasa hydrauliczna o nacisku 500 ton.
Powierzchnia użytkowa stołów 1200 x 1200 mm
Prześwit pionowy 800 mm

pytania i odpowiedzi

Jaki maksymalny tonaż mogą posiadać prasy hydrauliczne bramowe PDV/PDM/PHA?
Na czym polega różnica pomiędzy modelami pras hydraulicznych bramowych PDV, PDM oraz PHA?
Prasy hydrauliczne bramowe PDV posiadają mały stół ruchomy bez prowadnic (z reguły mniejszy od stołu dolnego). Prasy hydrauliczne bramowe PDM natomiast posiadają stół ruchomy mocowany do tłoczyska oraz dodatkowe prowadnice usztywniające. Stół ruchomy może mieć wtedy wymiary takie jak stół dolny. W prasach hydraulicznych bramowych PHA stoły: górny ruchomy i dolny stały połączone są ze sobą kolumnami cylindrycznymi. Konstrukcja typu PHA jest stosowana przy większych rozmiarach stołów roboczych.
Gdzie znajdują zastosowanie prasy hydrauliczne bramowe?
Prasy hydrauliczne bramowe MECAMAQ PDV, PDM lub PHA mogą być używane do wszystkich prac, w których konieczne jest użycie pras hydraulicznych. Zwarta konstrukcja bramowa pozwala na pracę z zaawansowanymi wykrojnikami i tłocznikami. Konkretne zastosowanie prasy bramowej PDV, PDM lub PHA do zadań np. tłoczenia, wykrawania, gięcia, prostowania itp. determinuje pozostałe parametry maszyny tj. rodzaj sterowania, wydajność, wymiary stanowisk roboczych itp. Wszystkie parametry dobieramy indywidualnie do potrzeb klienta, w celu zoptymalizowania wyceny prasy.
Jak dobrać potrzebny nacisk prasy hydraulicznej?
Do czego służą oferowane przez MAQSTOCK prasy hydrauliczne?
Prasy hydrauliczne znajdują zastosowanie w bardzo wielu gałęziach przemysłu. Firma MAQSTOCK specjalizuje się w prasach do obróbki stali. Prasy hydrauliczne z naszej oferty mogą być wykorzystywane do:

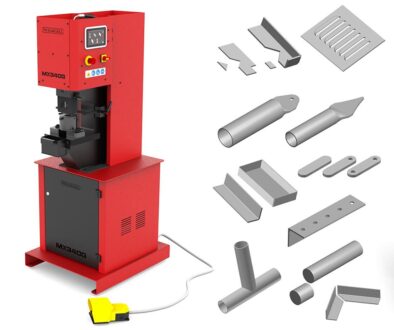

wykrawania otworów w blachach i innych materiałach (np. modele MX340, MX700),

gięcia blach (np. prasy MX340, MX700, seria DE lub CD),

prostowania, prasowania (np. prasy poziome PHH, prasy warsztatowe DE lub CD),

odcinania (prasy uniwersalne MX340 i MX700),

przetłaczania, tłoczenia (np. prasy wysięgowe PCC/PCM, prasy bramowe PDV/PDM/PHA),

wulkanizowania (prasy z podgrzewanymi stołami).
