Prasa hydrauliczna uniwersalna MX-700

»
»
»

CHARAKTERYSTYKA

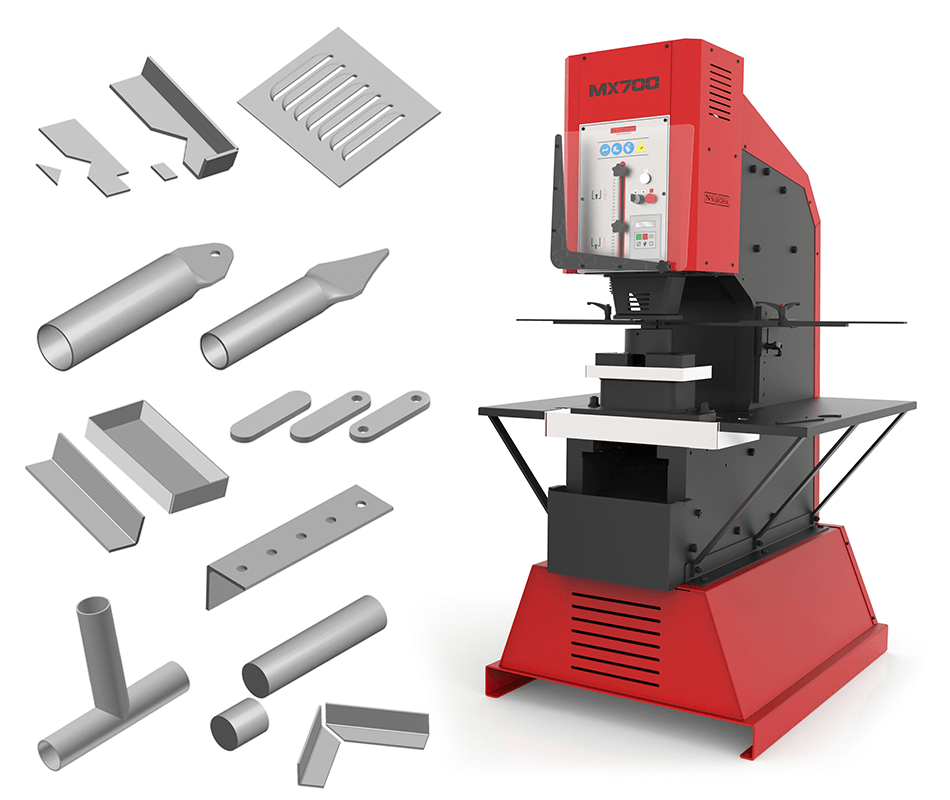

Prasa hydrauliczna uniwersalna MX-700
Zapytaj o cenę

Film demonstracyjny prasy MX700

Wymiary stanowiska roboczego

Wymiary stanowiska roboczego

Opis

Prasa uniwersalna MX700 o nacisku 70 ton. Maszyna jest przeznaczona do wykonywania różnych procesów, m.in. gięcia, wykrawania otworów, przetłaczania, cięcia oraz innych czynności związanych z obróbką blach i kształtowników stalowych, aluminiowych i ze stali nierdzewnych.

Konstrukcja

Konstrukcja prasy hydraulicznej MX-700 wykonana na podstawie konstrukcji stalowej wysięgowej, skręcanej z dwóch elementów monolitycznych z wycięciem gardła o odległości 350 mm

Stół prasy

Stół prasy to główne stanowisko prasy o wymiarach 600×300 mm z otworem centralnym 105 mm w osi z siłownikiem. Stół posiada rowek Teowy wzdłuż stołu oraz otwory M12 do montażu różnych przyrządów, tłoczników i narzędzi.

Skok i prędkość

Tłok prasy hydraulicznej MX-700 jest regulowany za pomocą wyłączników krańcowych co pozwala na dokładne ustawienie i zmniejszenie czasu wykonania każdego cyklu.

Mocowanie narzędzi

Tłok prasy jest zakończony gwintem M110 co w połączeniu z dostępnymi nakrętkami hakowymi pozwala na bardzo szybką wymianę narzędzi, przyrządów i różnych tłoczników seryjnych jak i indywidualnych

Sterowanie

Sterowanie tłokiem prasy odbywa się za pomocą pedału nożnego. Prasa też jest wyposażona w sterownik do dwóch trybów pracy, manualny i automatyczny oraz licznik wykonanych detali.

Wyposażenie

Prasa hydrauliczna uniwersalna MX700 jest dostarczana z dodatkowa podstawą i z oprzyrządowaniem do wykrawania otworów

Uruchomienie

Prasa hydrauliczna uniwersalna MX-700 jest dostarczana gotowa do użytkowania po podłączeniu do zasilania, z kompletną dokumentacją techniczną i rozruchową w języku polskim.

Bezpieczeństwo

Prasa uniwersalna MX700 z zastosowanym sterowaniem na pedały nożne i stałą prędkością 9 mm/sek. zapewnia bezpieczną pracę podczas użytkowania maszyny

Certyfikaty

Prasa MX700 spełnia wszystkie aktualne wymogi norm bezpieczeństw i certyfikatów CE

wyposażenie

Prasa hydrauliczna uniwersalna MX-700

Wykrawanie otworów

Oprzyrządowanie standardowe do wykrawania otworów.

Prasa hydrauliczna uniwersalna MX-700

wyposażenie opcjonalne

Prasa hydrauliczna uniwersalna MX-700

Cięcie płaskowników

Przyrząd dedykowany do cięcia płaskownika.

Maksymalne cięcie płaskownika: 200 x 20 mm

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Cięcie kątownika

Maksymalny kątownik 90˚: 80 x 80 x 5

Maksymalny kątownik 45˚: 50 x 50 x 5

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Wykrawanie naroży

Wykrawanie rogów regulowane.

Maksymalnie: 150 x 150 x 5

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Wykrawanie w kątownikach

Wykrawanie otworów w kątownikach od 25 mm do 60 mm

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Gięcie blach i płaskowników

Przyrząd do gięcia o szerokości 100 i 170 mm

Maksymalna grubość gięcia 12 mm

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Gięcie blach i płaskowników

Przyrząd do gięcia o szerokości 350 mm

Maksymalna grubość gięcia 20 mm

Matryca V Regulowana 120 – 80 – 40 – 16 mm

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Ciecie prętów

Przyrząd przeznaczony do cięcia prętów okrągłych

Maksymalna średnica ciętego pręta: 30 mm

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Wykrawanie kratek wentylacyjnych

Narzędzie do wykrawania kratek wentylacyjnych 100 x 10, grubość blachy 2 mm stal czarna.

Inne wymiary na zapytanie.

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Wycinanie grotów z rur

Przyrząd do wykonywania grotów z rur.

Maksymalny wymiar rury: 30 x 2 mm

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Wycinanie słupków z rur

Przyrząd do wycinania słupków łączących z rur.

Maksymalny wymiar rury 50 x 2 mm

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Przyrząd do wykrawania grotów i innych kształtów

Przyrząd do wykrawania grotów z blachy.

Maksymalna grubość blachy 3 mm

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Przyrząd do wykrawania – prostujący

Przyrząd zapobiegający wyginaniu się materiału podczas wykrawania.

Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Wykrojniki do wykrawania w rurach

Wykrojniki do wykrawania w końcówkach rur do łączenia elementów.


Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Wykrojniki do cięcia, zaokrąglania, i wykrawania otworów

Narzędzia dedykowane do przecinania, zaokrąglania i wykrawania otworów wszystko w jednym cyklu.



Prasa hydrauliczna uniwersalna MX-700
Prasa hydrauliczna uniwersalna MX-700

Wykrojniki do zaokrąglania rogów blach i płaskowników

Różne promienie, grubość blachy zależna od wykrawanego promienia.

Prasa hydrauliczna uniwersalna MX-700

parametry techniczne

Model MX700
Moc silnika  5,5 kW
Zasilanie 3-fazowe 230/400 V
Nacisk 70 ton / 700 kN
Prędkość opuszczania się 9 mm/s
Prędkość podnoszenia tłoka 14 mm/s
Wcięcie (gardło) 350 mm
Skok tłoka 160 mm
Prześwit tłok/stół 390 mm
Wymiary podstawy stołu 600×350 mm
Wymiary 1130 x 1370 x 2060 mm
Waga 2000 kg
