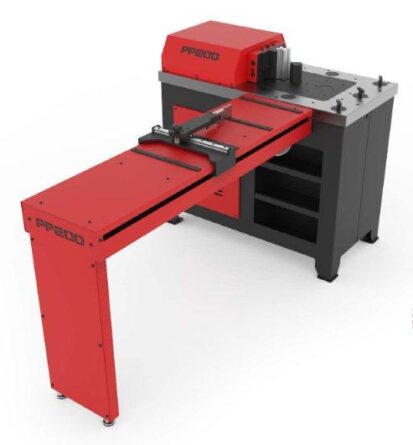

Prasa hydrauliczna pozioma PP-200
CHARAKTERYSTYKA
Opis
Uniwersalna prasa hydrauliczna pozioma PP200 CNC o nacisku 20 ton jest maszyną zaprojektowaną do wykonywania różnorodnych prac związanych z obróbką plastyczną metali, takich jak gięcie i zaginanie profili oraz kształtowników, prostowanie, cięcie i formowanie na zimno dowolnych kształtów.
Wyposażenie
Standardowo prasa hydrauliczna jest wyposażona w podstawowe oprzyrządowanie do gięcia które uwzględnia matrycę czterorowkowką z mocowaniem do tłoka prasy i stempel o średnicy 70 mm z możliwością gięcia do 150 mm i grubości do 8 mm
Mocowanie narzędzi
Prasa pozioma PP-200 jest przystosowana do montażu różnorodnych narzędzi i przyrządów do tłoka siłownika za pomocą różnych mocowań przykręcanych i do stołu prasy w którym jest wykonanych 7 otworów o średnicy 70 mm oraz odpowiednia ilość otworów gwintowanych do mocowania na stole.
Skok i prędkość
Sterowanie CNC ESA S625 z ekranem dotykowym 7″ umożliwia dokładne ustawienie pozycji tłoka, tak aby każdy cykl był jak najbardziej optymalny pod względem wydajności. Kontrola elektroniczna zapewnia wysoką precyzję i powtarzalność. Skok tłoka wynosi 250 mm.

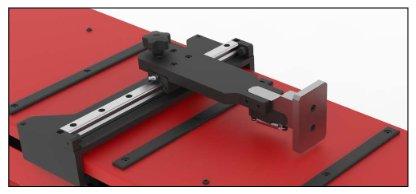

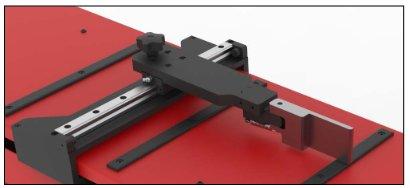

Sterowanie
Sterowanie suwakiem prasy odbywa się za pomocą manipulatorów nożnych w połączeniu ze sterownikiem CNC ESA S625. Sterowanie pozwala na programowanie gięcia poprzez wpisane kąta i parametrów materiału na 7″ ekranie dotykowym. Zapewnia wysoką powtarzalność gięć w serii.
Konstrukcja
Stół prasy wykonany jest z jednolitego bloku stali o grubości 60 mm i wymiarach 600×1170 mm. Wyposażony w otwory do mocowania oprzyrządowania standardowego lub indywidualnego. Konstrukcja stołu, rozmieszczenie otworów oraz mocowanie końca suwaka pozwalają na montaż różnego rodzaju matryc oraz ich szybką wymianę.
wyposażenie
Oprzyrządowanie do gięcia
Prasa hydrauliczna PP-200 standardowo wyposażona jest w oprzyrządowanie do gięcia, do szerokości 150 mm z matrycą czterorowkową (V 16, 22, 35 i 50 mm), i stempel 88° za pomocą, którego można wykonywać gięcia materiału o grubości od 1 do 8 mm.
Stempel o średnicy 70 mm pozwala na wykonywanie gięć zamkniętych o minimalnym wewnętrznym skrzydle do 75 mm.
wyposażenie opcjonalne
Oprzyrządowanie do cięcia płaskowników
Przyrząd do cięcia płaskowników do grubości 10 mm Maksymalny płaskownik: 100x10mm.
Mocowanie do stempli do gięcia PROMECAM
Mocowanie do wszystkich stempli systemu PROMECAM do długości 150 mm.
Stemple specjalne do gięcia
Stemple specjalne do gięcia trudnych i nietypowych kształtów.
Matryce do gięcia grubych płaskowników
Matryce systemu PROMECAM o różnych szerokościach V do gięcia grubych blach do 15 mm i szerokości 150 mm
Przyrząd do rozszerzania i zwężania rur
Przyrząd do wykonywania połączeń i kształtowania końcówek rur.
Maksymalna rura: Ø 50×2 mm
Oprzyrządowanie do wykonywania obejm
Przyrząd do wykonywania obejm o różnych kształtach i formach.
Maksymalny materiał: 100×4 mm
Przyrząd do gięcia łuków i pierścieni
Stempel i matryca do wykonywania łuków i pierścieni o średnicy stałej
Szerokość maksymalna: 50 mm
Grubość: 6 mm
Wymiary zewnętrzne: 90, 100, 110 mm
Przyrząd do wykrawania otworów
Oprzyrządowanie do wykrawania otworów w płaskownikach
Maksymalny otwór okrągły: Ø 50mm
Maksymalny otwór kwadratowy: 35x35mm
Maksymalny otwór prostokątny: 25x43mm
Maksymalny otwór owalny: 25x50mm
Wszystkie wymiary otworów są zależne od grubości materiału.
Wykrojniki o różnych kształtach
W ofercie posiadamy wykrojniki o różnych kształtach: okrągłe, kwadratowe, owalne i prostokątne.
Wykrawanie końcówek rur
Stemple i matryce do wykrawania końcówek rur w celu ich połączenia.
Rury od: Ø 16 do Ø 60 mm
Zaokrąglanie rogów
Stemple i matryce przeznaczone do zaokrąglania rogów z różnym promieniem.
Wielkość promienia jest zależna od grubości blachy.
Cięcie i zaokrąglanie płaskownika
Narzędzie do cięcia płaskowników, zaokrąglania i wykrawania otworów w jednym cyklu.
Gięcie profili i kształtowników o dużym promieniu
Matryce do gięcia profili, kształtowników i płaskowników o dużym promieniu.
Maksymalny pręt kwadaratowy: 40×40 mm
Maksymalny profil zamknięty: 80×80 mm
Minimalny promień: 300 mm
Gięcie kształtowników
Matryce do gięcia kształtowników typu „L” „H” „C” „T” ze stałym kątem i promieniem. Oprzyrządowanie wykonywane indywidualnie pod każdy wymiar według zapotrzebowania.
Przyrząd do produkcji zawiasów
Matryce do wykonywania zawiasów. Wykonywane na indywidualne zamówienie według dostarczonych planów lub detalu.
Przyrząd do gięcia profili kwadratowych i prostokątnych
Matryca do gięcia profili kwadratowych i prostokątnych o stałym promieniu i kącie gięcia
Maksymalny profil: 50×50 mm
Maksymalny kąt gięcia: 180°
Przyrząd do prostowania profili
Stempel i matryca do prostowania profili i innych detali z możliwością regulacji
Maksymalny profil: H-200
Przyrząd do tralek 01
Stempel i matryca do produkcji tralek kształtowych do ogrodzeń, bram, poręczy, krat oraz innych elementów konstrukcyjnych do metaloplastyki i kowalstwa.
Maksymalny pręt: 16×6 mm
Długość przyrządu: 656 mm
Przyrząd do tralek 04
Stempel i matryca do produkcji tralek kształtowych do ogrodzeń, bram, poręczy, krat oraz innych elementów konstrukcyjnych do metaloplastyki i kowalstwa.
Maksymalny pręt: 12×12 mm
Długość przyrządu: 600 mm
Przyrząd do tralek 08
Stempel i matryca do produkcji tralek kształtowych do ogrodzeń, bram, poręczy, krat oraz innych elementów konstrukcyjnych do metaloplastyki i kowalstwa.
Maksymalny pręt: 20×4 mm
Długość przyrządu: 650 mm
Przyrząd do tralek 09
Stempel i matryca do produkcji tralek kształtowych do ogrodzeń, bram, poręczy, krat oraz innych elementów konstrukcyjnych do metaloplastyki i kowalstwa.
Maksymalny pręt: 12×12 mm
Długość przyrządu: 522 mm
Przyrząd do tralek 10
Stempel i matryca do produkcji tralek kształtowych do ogrodzeń, bram, poręczy, krat oraz innych elementów konstrukcyjnych do metaloplastyki i kowalstwa.
Maksymalny pręt: 12×12 mm
Długość przyrządu: 1165 mm
Przyrząd do tralek 11
Stempel i matryca do produkcji tralek kształtowych do ogrodzeń, bram, poręczy, krat oraz innych elementów konstrukcyjnych do metaloplastyki i kowalstwa.
Maksymalny pręt: 12×12 mm
Długość przyrządu: 760 mm
Przyrząd do tralek 20
Stempel i matryca do produkcji tralek kształtowych do ogrodzeń, bram, poręczy, krat oraz innych elementów konstrukcyjnych do metaloplastyki i kowalstwa.
Maksymalny pręt: 12×12 mm
Długość przyrządu: 90 mm
Adapter do przyrządów do tralek
Adapter do przyrządów do formowania tralek kształtowych. Wymienny i przystosowany do wszystkich modeli przyrządów do wykonywania tralek.
Przyrząd do formowania zakuwek
Przyrząd do gięcia zakuwek do łączenia elementów kutych bez spawania.
Maksymalny płaskownik: 25×5 mm
Przyrząd do prętów przeplatanych
Stempel i matryca do gięcia prętów przeplatanych do ogrodzeń, bram i krat.
Maksymalny płaskownik: 14 mm
parametry techniczne
| Model | PP200 | |
|---|---|---|
| Moc silnika [kW] | 2,2 | |
| Zasilanie 3-fazowe [V] | 380/220 | |
| Nacisk [tony/kN] | 20/200 | |
| Prędkość posuwu tłoka [mm/s] | 10 | |
| Prędkość powrotu tłoka [mm/s] | 35 | |
| Wysokość stanowiska pracy [mm] | 950 | |
| Skok tłoka [mm] | 250 | |
| Wymiary podstawy stołu [mm] | 600 x 1170 | |
| Wymiary [mm] | 958 x 1200 x 1126 | |
| Waga [kg] | 625 | |
