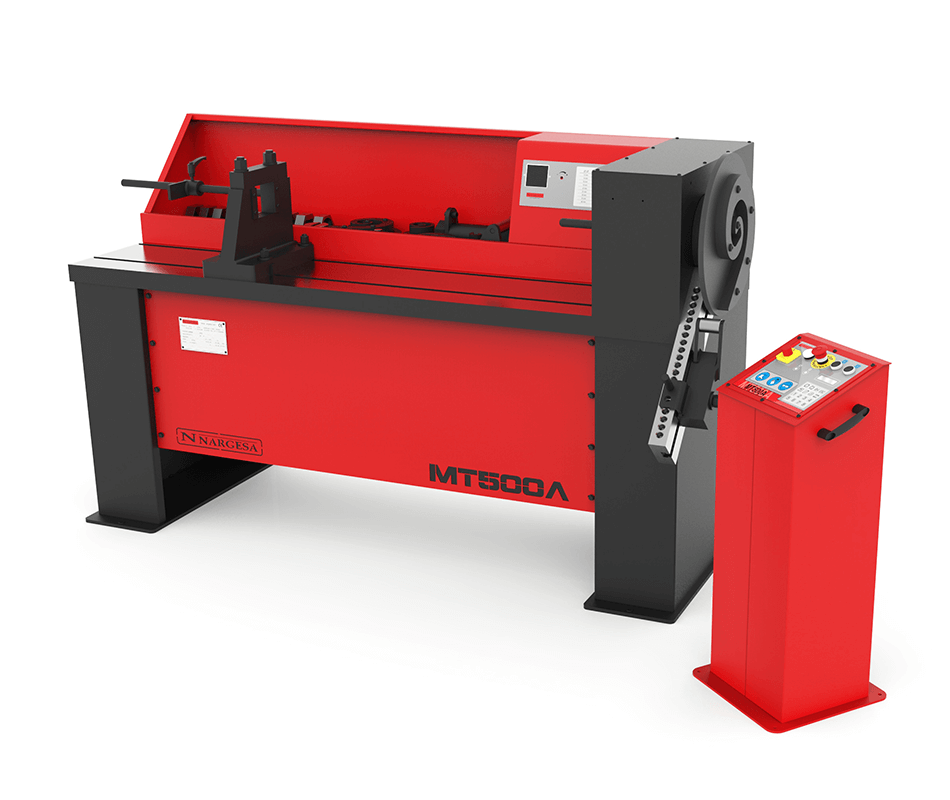

Skręcarka MT-500 A

»
»
»

CHARAKTERYSTYKA

maszyna do produkcji elementów kutych MT500

Konstrukcja

Skręcarka MT-500 do metaloplastyki jest wykonana na podstawie solidnej konstrukcji ze stali, spawanej i obrabianej mechanicznie, precyzyjna i solidna konstrukcja skręcarki gwarantuje niezawodną wieloletnią pracę.

Funkcjonalność

Zaprojektowana do produkcji rozmaitych elementów metaloplastyki ze stali do dalszego wykorzystania przy wykonywaniu ogrodzeń, balustrad, krat itp. Proces produkcji realizowany jest na zimno, wykożystując metody skręcania i wyginania prętów stalowych

Napęd

Napędzana mechanicznie poprzez motoreduktor z przekładniami zębatymi które gwarantują niezawodność i dokładność we wszystkich wykonywanych procesach.

Oprzyrządowanie - wyposażenie

Skręcarka MT-500 jest dostarczana standardowo z zestawem przyrządów i narzędzi do wykonywania podstawowych elementów do ogrodzeń. Poniżej są przedstawione przyrządy standardowe i opcjonalne.

Sterowanie

Skręcarka MT 500A wyposażona jest w programator do wyrobu części w serii. Cykl programu obejmuje: rozpoczęcie i zakończenie skręcenia/gięcia oraz poluzowanie elementu. Dzięki tej funkcjonalności uzyskuje się idealną powtarzalność wykonywanych elementów.

  • 8 pamięci programowalny
  • zliczanie elementów wykonanych
  • przyciski dotykowe
  • ekran cyfrowy LCD (j. polski)

Powtarzalność

Sterowanie zintegrowane z precyzyjnym mechanizmem napędowym zapewnia powtarzalność wykonywanych elementów.

sterownik skręcarki

wyposażenie

1. kostki do skrecania

Skręcanie prętów

Maszyna wyposażona jest standardowo w matryce hartowane do skręcania prętów kwadratowych i płaskowników.

Pręty kwadratowe: 12, 14, 16, 18, 20, 25, 30, 35, 40 mm

Płaskowniki: maksymalnie 50 x 10 mm

12 sztuk w komplecie

1. skrecanie plaskownika
2. forma do elementow S i C I

Elementy skrętne „C” i „S”

Matryca hartowana do wykonania elementów o średnicy maksymalnej 80 mm

Maksymalny płaskownik: 40 x 10 mm

Maksymalny pręt: 10 mm

2. element S i C I
2. forma do elementow S i C II

Elementy skrętne „C” i „S”

Matryca hartowana do wykonania elementów o średnicy maksymalnej 100 mm

Maksymalny płaskownik: 40 x 10 mm

Maksymalny pręt: 16 mm

2. element S i C I
2. forma do elementow S i C III

Elementy skrętne „C” i „S”

Matryca hartowana do  wykonania elementów o średnicy maksymalnej 120 mm

Maksymalny płaskownik: 40 x 10 mm

Maksymalny pręt: 10 mm

2. element S i C II
2. forma do elementow S i C 180mm

Elementy skrętne „C” i „S”

Matryca hartowana do wykonania elementów o średnicy maksymalnej 180 mm

Maksymalny płaskownik: 50 x 10 mm

Maksymalny pręt: 25 mm

2. element S i C 180mm
2. forma do elementow S i C IV

Elementy skrętne „C” i „S”

Matryca do wykonania elementów o średnicy maksymalnej 220 mm

Maksymalny płaskownik: 50 x 10 mm

Maksymalny pręt: 16 mm

2. element S i C III
2. forma do elementow S i C IV

Elementy skrętne „C” i „S”

Matryca do wykonania elementów o średnicy maksymalnej 450 mm

Maksymalny płaskownik: 50 x 10 mm

Maksymalny pręt: 25 mm

2. element S i C 450mm
3. przyrzad do giecia plaskownika

Gięcie płaskownika

Matryca hartowana do gięcia płaskowników.

Maksymalny płaskownik: 50 x 10 mm

3. giecie plaskownika
4. przyrzad do giecia pretow

Gięcie i zaginanie

Matryca hartowana jednolita do wykonywania różnych gięć prętów i płaskowników.

Maksymalny płaskownik: 50 x 10 mm

Maksymalny pręt okrągły i kwadratowy: 25 mm

5. giecie i zaginanie
3. przyrzad do pierscieni i obreczy

Pierścienie i koła

Matryca do wykonywania pierścieni i kół o stałej średnicy. Średnica wewnętrzna 80 mm

Maksymalnie pręt kwadratowy lub okrągły: 16 mm


4. przeplatanie pretow

wyposażenie opcjonalne

6. przyrzad do tralek

Tralki

Matryca do wykonywania tralek giętych o różnych kształtach.

Średnica matrycy: 225 mm

Maksymalny pręt kawdratowy lub okrągły: 16 mm

tralki do bram
przyrząd do wykonywania szyszek do ogrodzeń i bram

Przyrząd do szyszek

Oprzyrządowanie do wykonywania tzw. szyszek.

Maksymalny pręt kwadratowy lub okrągły: 4 x 8 mm

7. szyszki
8. przyrzad do lukow i pullukow

Półłuki o średnicy stałej

Matryce do wykonywania półłuków o średnicy stałej wewnętrznej: 96, 100, 110 mm

Maksymalny pręt: 16 mm

8. luki i pulluki
9. przyrzad do elementow owalnych C i S

Elementy skrętne owalne

Matryca do wykonywania elementów skrętnych owalnych.

Maksymalny pręt okrągły lub kwadratowy: 16 mm

Średnica zewnętrzna: 240 x 190 mm

9. elementy owalne C i S
10. przyrzad do giecia rur

Kolanka z rur

Matryca do gięcia rur o średnicy stałej i różnych kątach gięcia.

Maksymalna średnica rury: 40 x 3 mm

Średnica gięcia: 3 x średnica

Maksymalny kąt: 180˚

10. giecie rur
11. przyrzad do zwijania oka

Zwijanie oka

Matryca do zwijania prętów w tak zwane oko – służy do przeplatania prętów.

Maksymalny pręt okrągły: 16 mm

11. zwijane oko
12. giecie elementow C i S na kant

Elementy skrętne na kant

Matryca hartowana do wykonywania elementów skrętnych z prętów kwadratowych na kant.

Maksymalny pręt kwadratowy: 25 x 25 mm

11. zwijane oko

parametry techniczne

Skręcarka do elementów kutych
Model MT500A
Moc silnika [kW/KM] 4/3,5
Zasilanie 3-fazowe [V] 220/380
Ilość pamięci programowalnych 8
Maksymalna długość ciągłego skręcenia [mm] 1620
Prędkość obrotowa głowicy narzędziowej [obr/min] 4
Wymiary (dł x szer x wys) [mm] 2220 x 980 x 1280
Waga [kg] 1350
Wydajność skręcania i zaginania
 Model MT500A
Skręcanie
Pręty kwadratowe [mm] 40
Płaskownik [mm] 50 x 10
Zaginanie
Pręty kwadratowe [mm] 25
Płaskownik [mm] 50 x 10
Pręt okrągły [mm] 25
